Die Chronik von DB0SWR









Herbst 1990

Am Anfang hatten zwei eine Idee, die schon in ihrer CB-Funk-Zeit kräftig miteinander experimentiert hatten: Otto DG6IQ und Bernd DB4UT. Hans-Dieter DG6IU wurde auch bald aktiv. Was sie wollten, wussten sie, aber noch nicht wohin. In Höpfingen war eine aufgegebene US-Stellung, in Külsheim der Kattenberg und der jetzige Standort in Erwägung... und noch einige mehr...

Sie fingen erst mal an... Bernd DB4UT baute den RMNC und besorgte die Anträge... Otto DG6IQ lötete die erste 23cm Technik... Hans-Dieter beantragte das Rufzeichen DB0MTT für "Main-Tauber-Tal"... Rolf DC3IJ sammelte das Wichtigste, Geld...!

An guten Ratschlägen von vielen Seiten, stillen Hilfen, Experimenten, Tests, Rückschlägen, Frust und Ärger fehlte es nicht. Immerhin lief der Digi dann im Probelauf, bis die Standortfrage klar war.



März 1993

Neuformierung der Digi-Gruppe Standortsuche und Linktests



11.09.1993

Schlüsselübergabe beim FC Hundheim-Steinbach



18.09.1993

"Grundbrettlegung" im Sportheim FC Hundheim-Steinbach. Bau des "SWR-QTH's" unterm Dachboden - Antennenaufbau bis zum 9.10.1993



20.09.1993

Lizenzierung DB0SWR für Standort Hundheim-Steinbach



09.10.1993

Inbetriebnahme User-Zugang 1200 Bd halbduplex Inbetriebnahme Link nach Würzburg DB0AJA 9600 Bd



16.10.1993

Inbetriebnahme Link zum Blessberg DB0HBN 2400 Bd



11.12.1993

Linktest mit Aschaffenburg DB0ASF erfolgreich



19.12.1993

Einbau Temperaturabfrage (DB0SWR-12)



20.12.1993

Benutzerzugang auf vollduplex mit Echoausgabe



11.05.1994

Inbetriebnahme Link nach Aschaffenburg DB0ASF 2400 Bd



24.09.1994

Userzugang BIMODE 1200 Bd/9600 Bd



12.11.1994

Inbetriebnahme Link nach Künzelsau DB0KUN 2400 Bd



17.12.1994

Umstellung Link nach Künzelsau DB0KUN auf 9600 Bd



31.12.1994

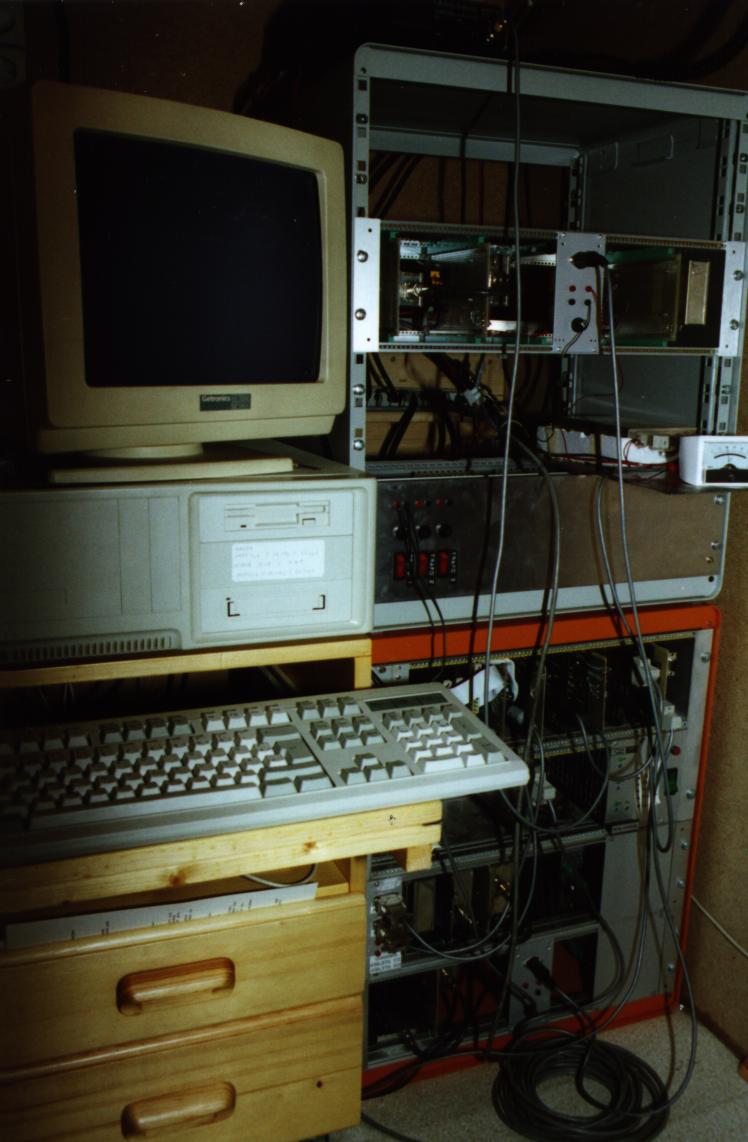

Sysop-PC installiert



10.03.1995

Umstellung Link nach Aschaffenburg DB0ASF auf 9600 Bd



18.08.1995

Spiegel für den Link zum Blessberg DB0HBN installiert



28.12.1995

Neuer USER-TRX und BI-Mode-Karte eingebaut



01.06.1996

Wetterstation DB0SWR-6 in Betrieb



06.08.1996

Umstellung Link nach Aschaffenburg DB0ASF auf 14400 Bd



21.08.1996

Lizenzierung des 23cm User-Zugangs



28.08.1996

Baycom-Mailbox und Wetterstation DB0SWR-8 in Betrieb



31.12.1996

Umstellung Link nach Würzburg DB0AJA auf 19200 Bd vollduplex



15.02.1997

Inbetriebnahme 23cm-User-Zugang

TX 1242,725 MHz - RX 1270,725 MHz (-RS29)



14.06.1997

Umbau des Spiegels von DB0HBN nach DB0AJA

HF-technisch Baudraten bis 28800 Baud



28.09.1997

Spiegel für den Link nach Aschaffenburg DB0ASF in Betrieb



25.12.1997

Umstellung Link nach Aschaffenburg DB0ASF auf 19200 Bd



14.02.1998

Neue 70cm-User Antenne in Betrieb



23.09.1998

Einbau Link-TRX3b für DB0HBN



06.03.1999

Wiederinbetriebnahme Link nach DB0HBN mit 2400 Baud



16.04.1999

Einbau Link-TRX3b bei DB0HBN

Inbetriebnahme Link nach DB0HBN mit 14400 Baud



19.12.1999

Neuer Mailbox-Rechner mit Linux



16.07.2001

Genehmigung für den Funkrufsender POGSAG auf 439,9875 MHz



24.11.2001

Inbetriebnahme Funkrufsender



Herbst 2011

Nach jahrelangem erfolgreichen Betrieb der Packet-Radio Mailbox, der User-Zugänge und Linkstrecken nahm die "Auslastung" der Systeme nach und nach ab.

Sicherlich war einer der Gründe dafür, daß auch hier auf dem Lande die DSL-Technik in den Haushalten einzog. Nun konnte man schneller und komfortabler Informationen zu seinem Hobby bekommen.

Daher wurde bei einem OV-Abend im Herbst 2011 beschlossen, alle Packet-Radio-Systeme von DB0SWR abzuschalten. Die Betriebskosten standen mit dem Nutzen in keinem Verhältnis mehr.

Gleichzeitig wollte man dennoch den Standort nicht aufgeben und beschloß, den 70cm User-Zugang zu einer analogen Relaisfunkstelle umzubauen.

Hans-Dieter (DG6IU) holte in den folgenden Monaten die Genehmigung durch die Bundesnetzagentur ein und baute die 70cm Module entsprechend um.



18.05.2012

Die analoge Relaisfunkstelle DB0SWR geht am Standort in Betrieb.

Man war beeindruckt von der großen Reichweite.



Herbst 2013

Peter (DG9FFM) und Rolf (DC3IJ) beschäftigten sich seit einiger Zeit mit der Betriebsart D-Star.

Aufgrund der guten Erfahrungen mit dem analogen Relais, kam im Herbst 2013 die Idee auf, auch ein D-Star Repeater zu betreiben. Abgeschreckt wurde man allerdings  durch die Hohen Kosten für die ICOM-Hardware.

Peter (DG9FFM) war aber schon länger mit einem Selbstbau-Repeater am experementieren, was zu sehr guten Ergebnissen führte. Nachdem auch Hans-Dieter (DG6IU) von der "digitalen Technik" und den neuen Möglichkeiten begeistert war, wurde die Genehmigung für einen 70cm D-Star Repeater bei der Bundesnetzagentur eingeholt. Glücklicher Weise hatten wir noch die QRG unseres 70cm Packet-Radio-User-Einstieges im Bestand, so daß der Änderungsantrag reine Formsache war.

Im Dezember bauten dann Rolf (DC3IJ) und Peter (DG9FFM) den Selbstbau D-Star Repeater auf. Peter (DB7MJ) aus Sonthofen programmierte die beiden Motorola GM-1200 und glich die Huber & Suhner 12-Kammer Duplexweiche ab.



06.01.2014

Der 70cm D-Star Repeater DB0SWR-B geht am Standort in Betrieb.

Die Gateway-Anbindung erfolgt über das UMTS-Mobilfunknetz.



16.03.2014

Die Gateway-Anbindung des D-Star Repeaters läuft nun über den Internetzugang (DSL) des Sportheimes.



03.11.2014

Vorbereitung auf den Winter bei DB0SWR mit Demontage unbenutzter Antennen und defekter Kabel.

Montage einer 70cm Reserveantenne als Backup für die beiden Relais.





       e s   g e h t  w e i t e r !

       denn .....


       STILLSTAND  i s t  RÜCKSCHRITT !







Ein paar bildliche Impressionen

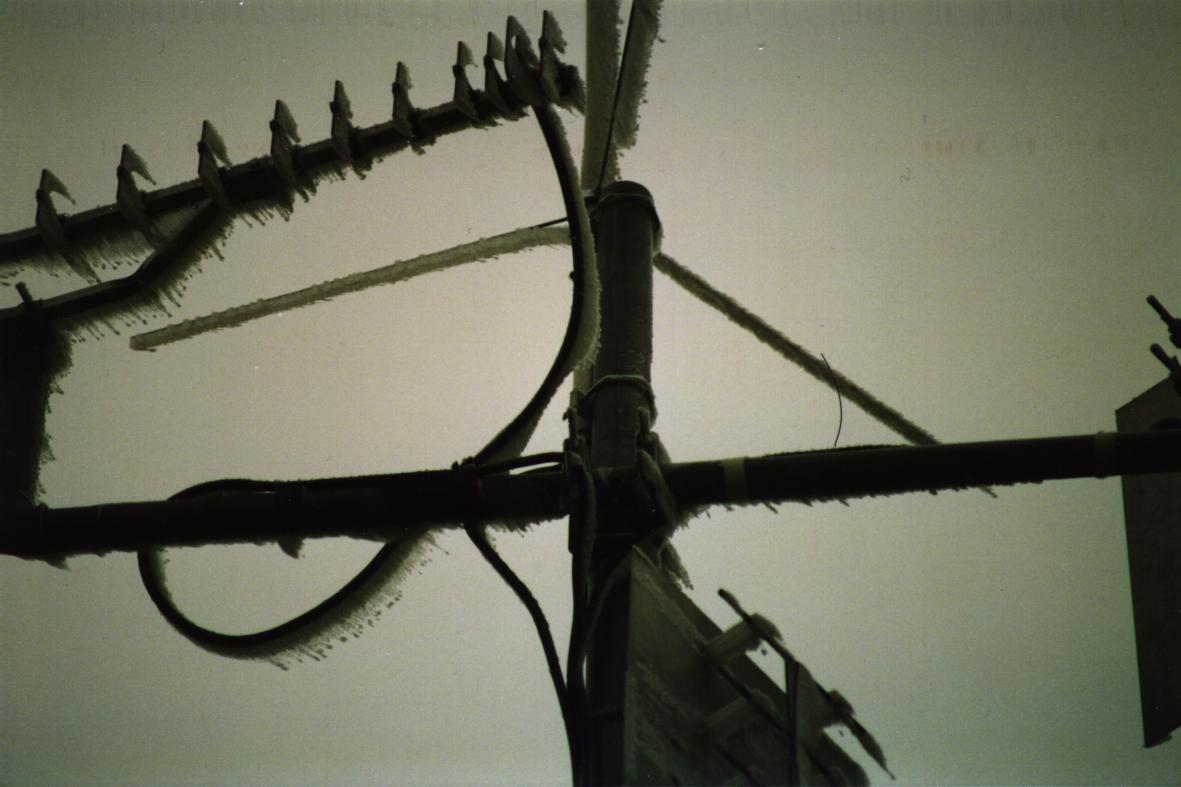

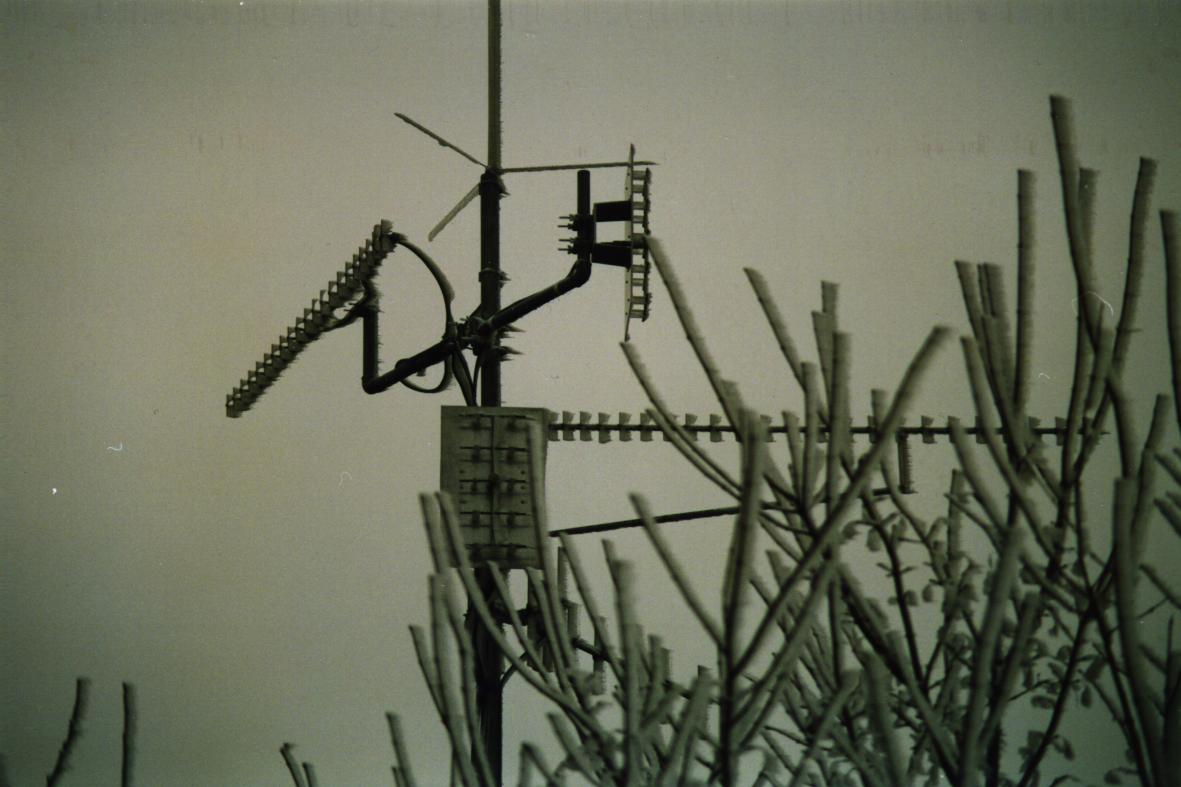

Antennenvereisung im Januar 1996 durch starken Nebel und Rauhreif

(Da ging nix mehr)

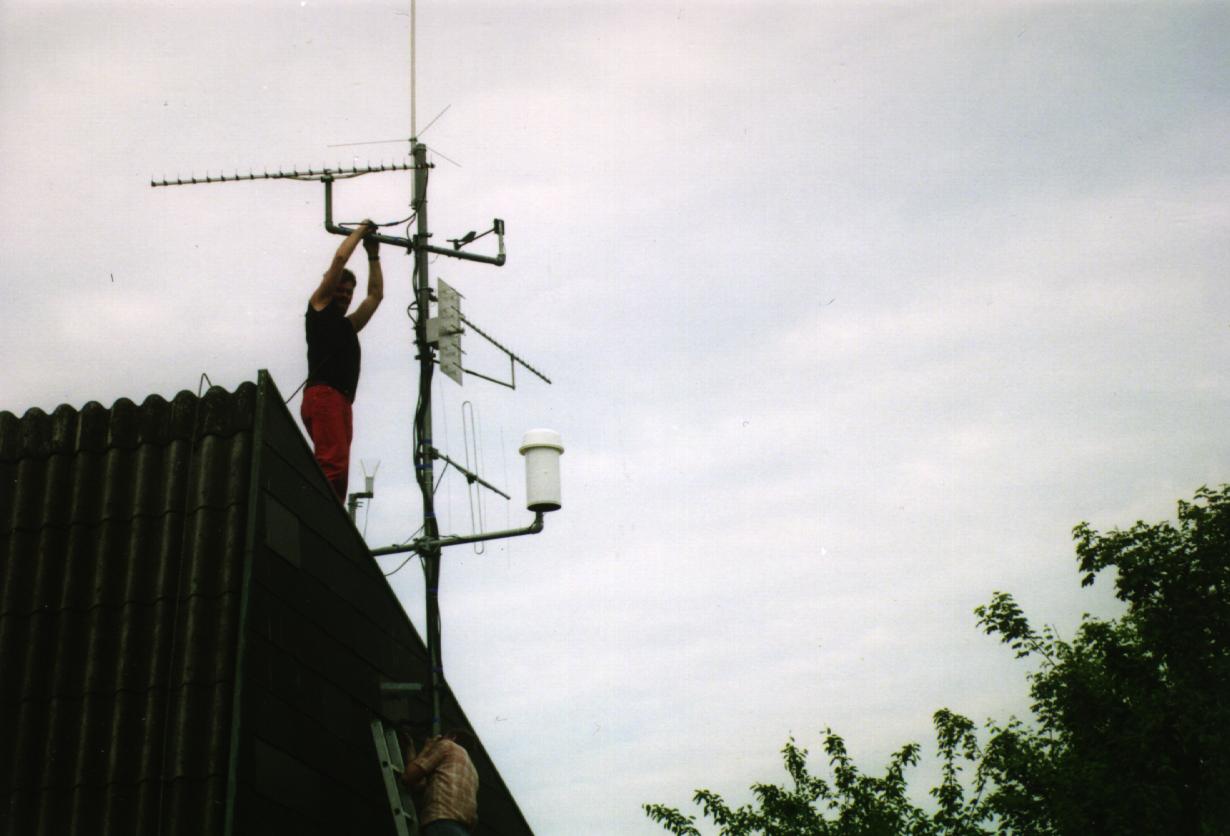

Aufbau der Wetterstation am 1.6.96 Installation der Aussenfühler. Auf dem Dach Otto (DG6IQ). Auf der Leiter Klaus (DB1IC).

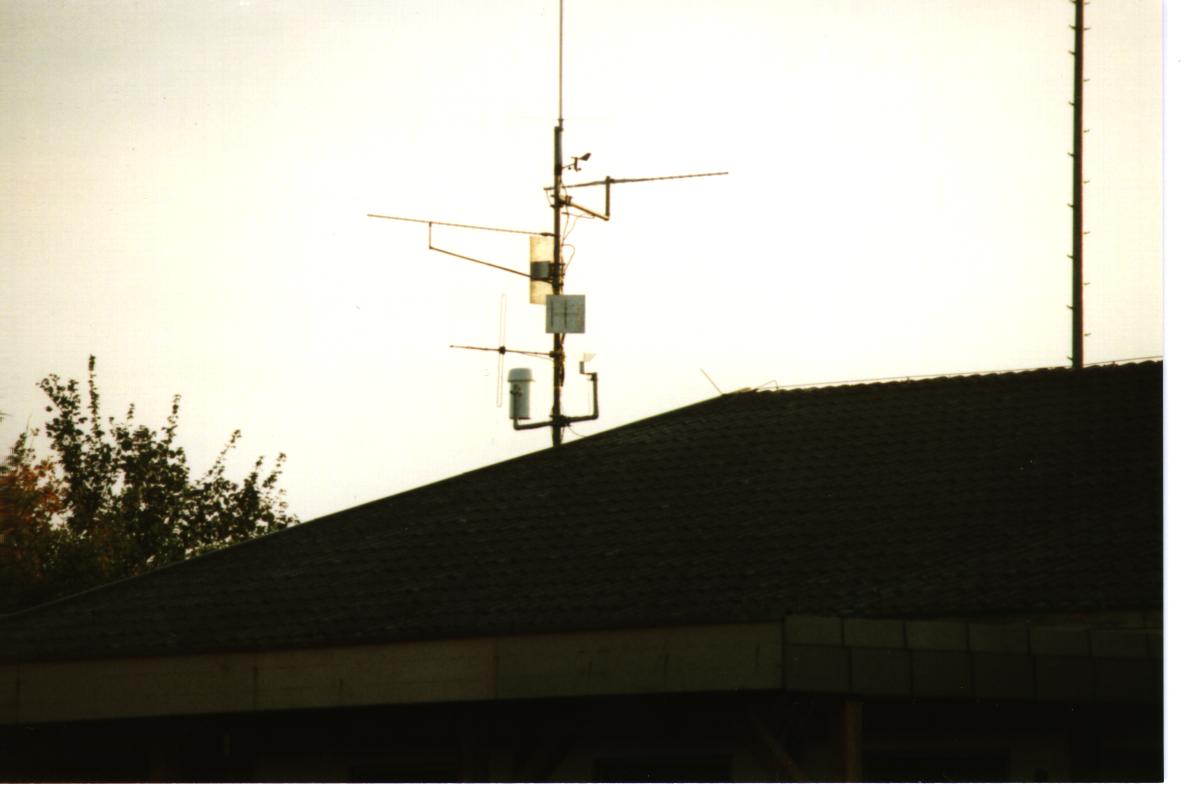

Danach ... Unterer Ausleger rechts (weisses Rohr) Aspirator mit Temperaturfühler und Feuchtigkeitsmesser. Daneben Regenmesser. Oberer Ausleger rechts. Windgeschwindigkeit und Windrichtung.


Innenleben "oben" von DB0SWR im September 1996


Innenleben "unten" von DB0SWR im September 1996

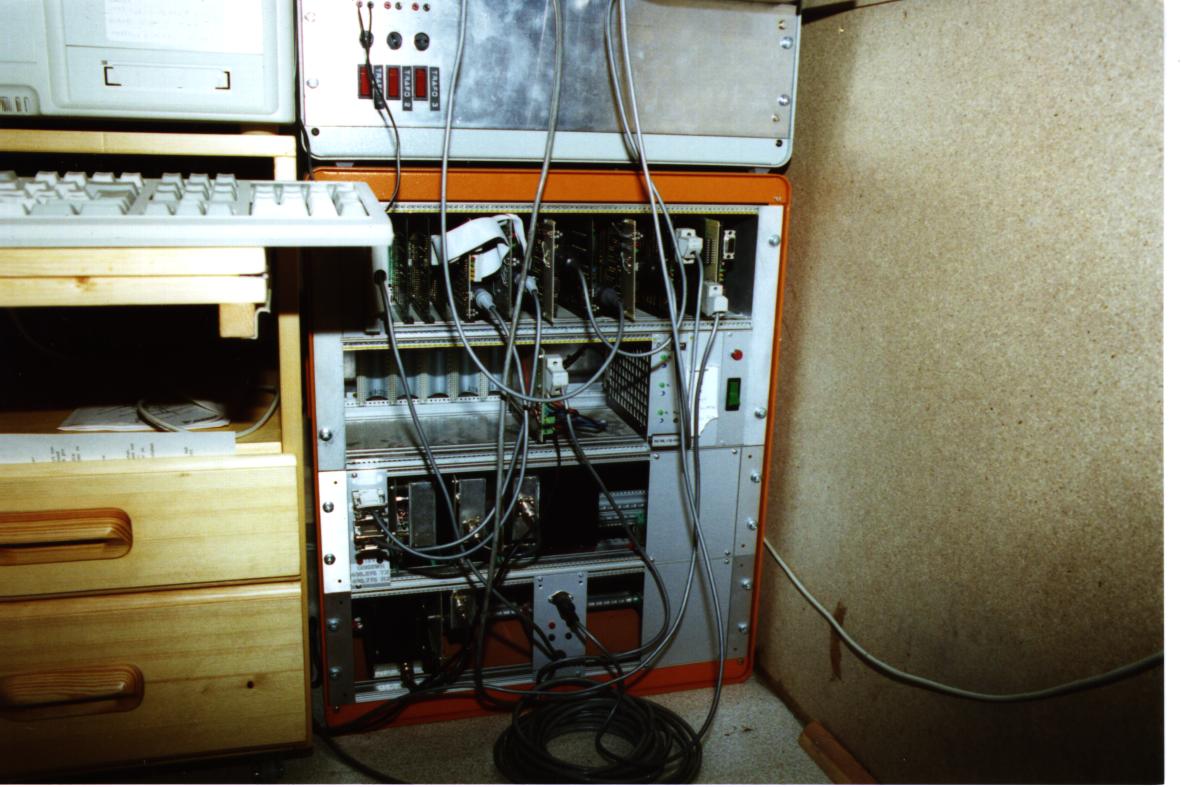

Innenleben komplett von DB0SWR im September 1996 Von unten nach oben:

Link DB0KUN USER TRX 70cm Reserve und RMNC Netzteil RMNC Netzteile 3 x 12V/8A Link DB0AJA (liegt in der weißen Styropor-Schachtel) Link DB0ASF Reserve Link nach DB0HBN (oben auf dem Deckel) Daneben Box+WX Rechner DB0SWR-8

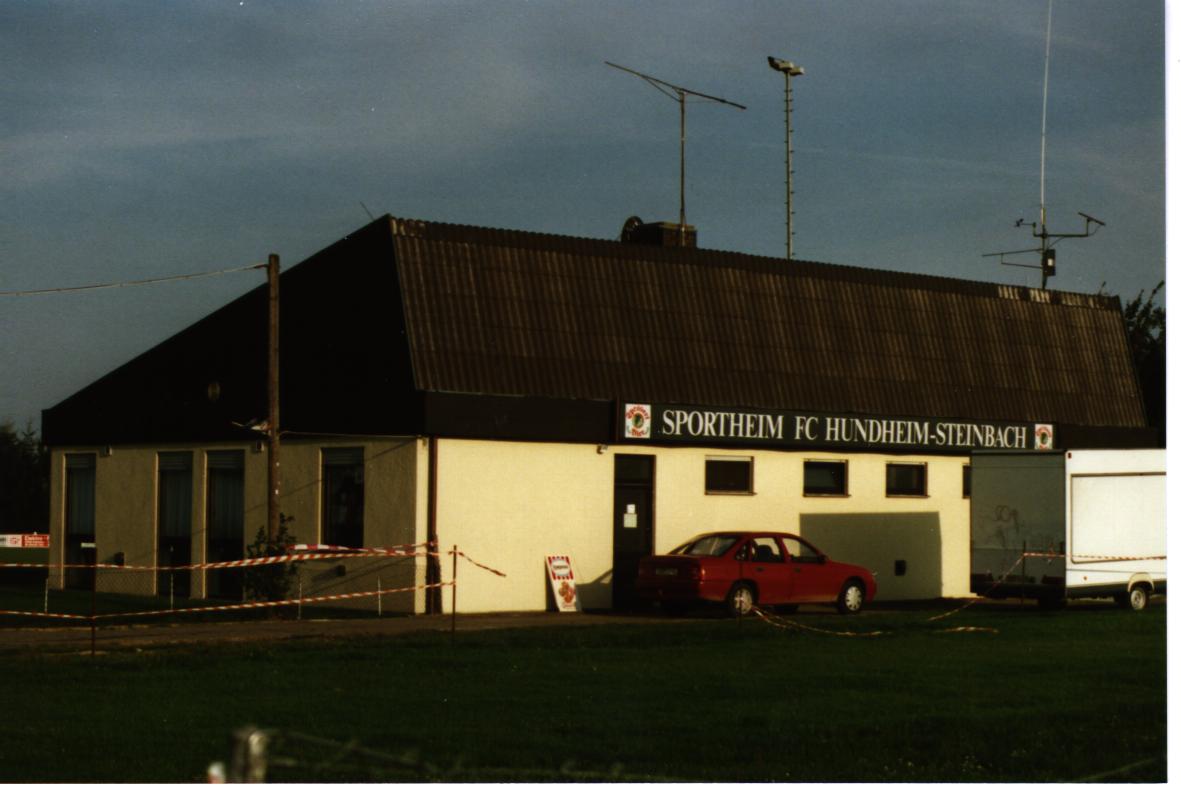

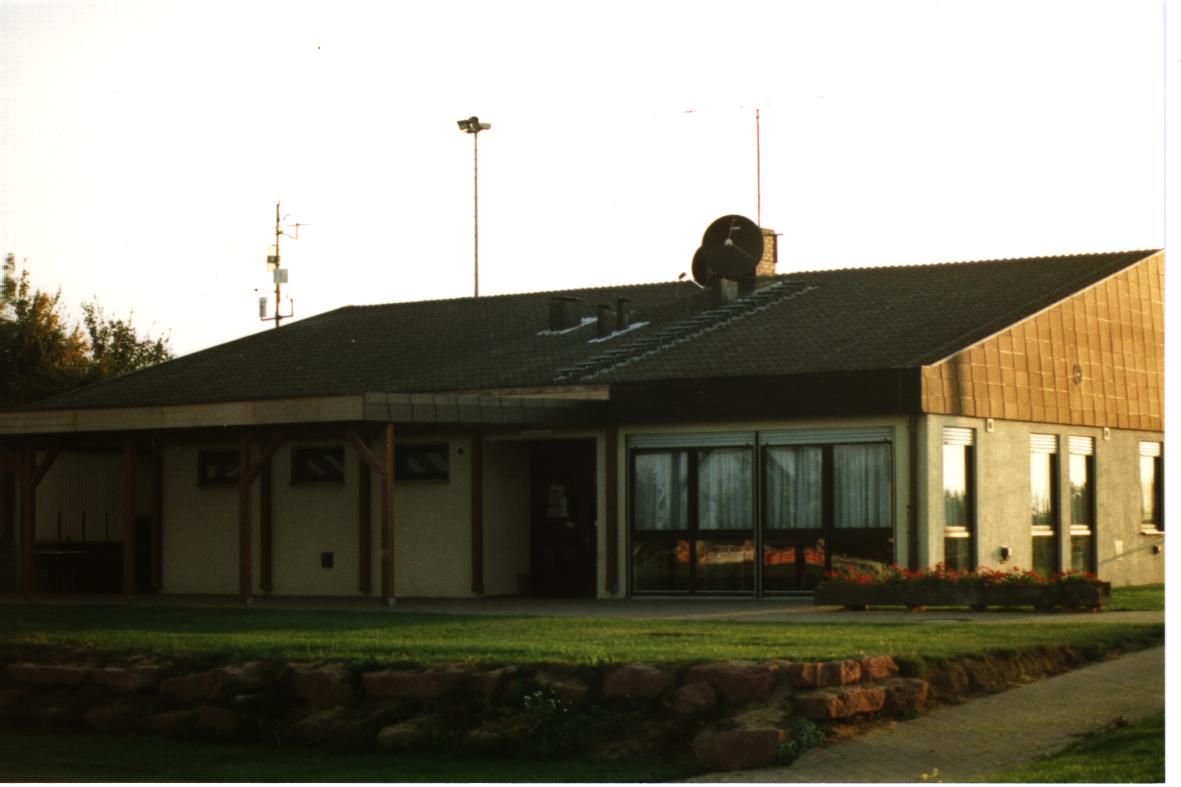

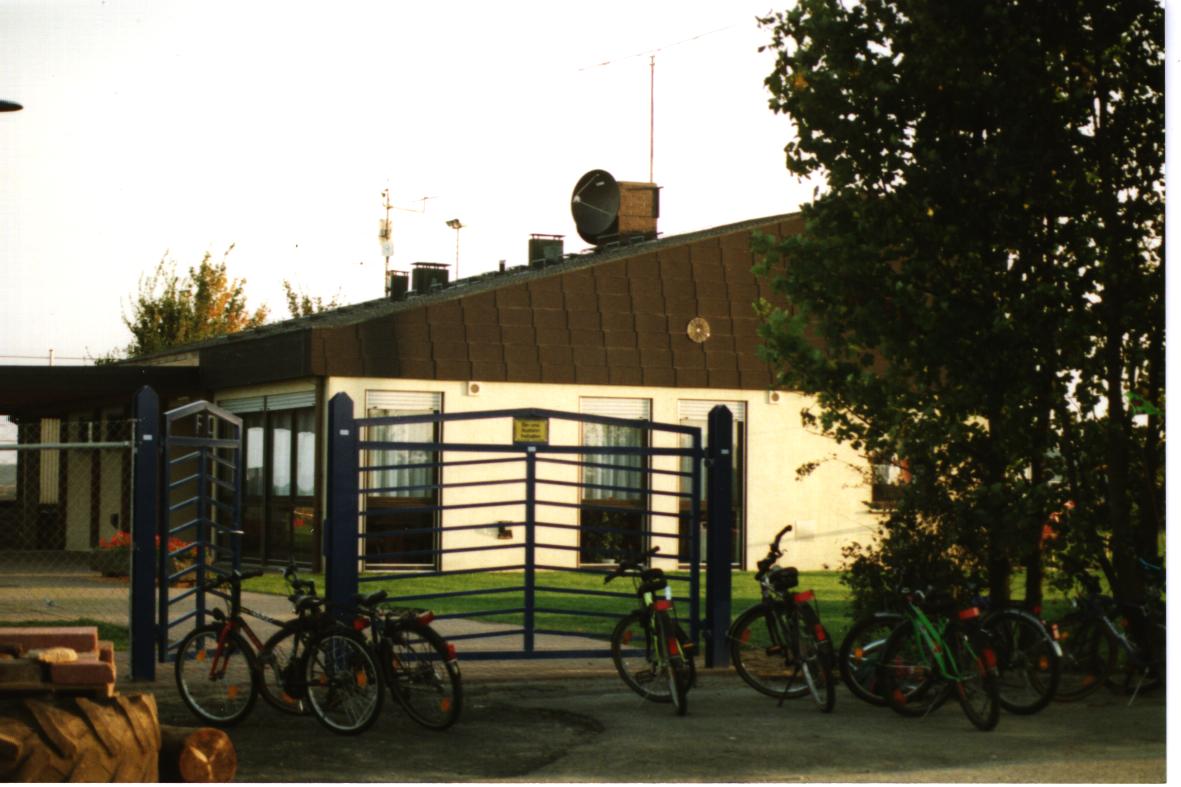

Aussenansicht von DB0SWR. Sportheim FC Hundheim-Steinbach

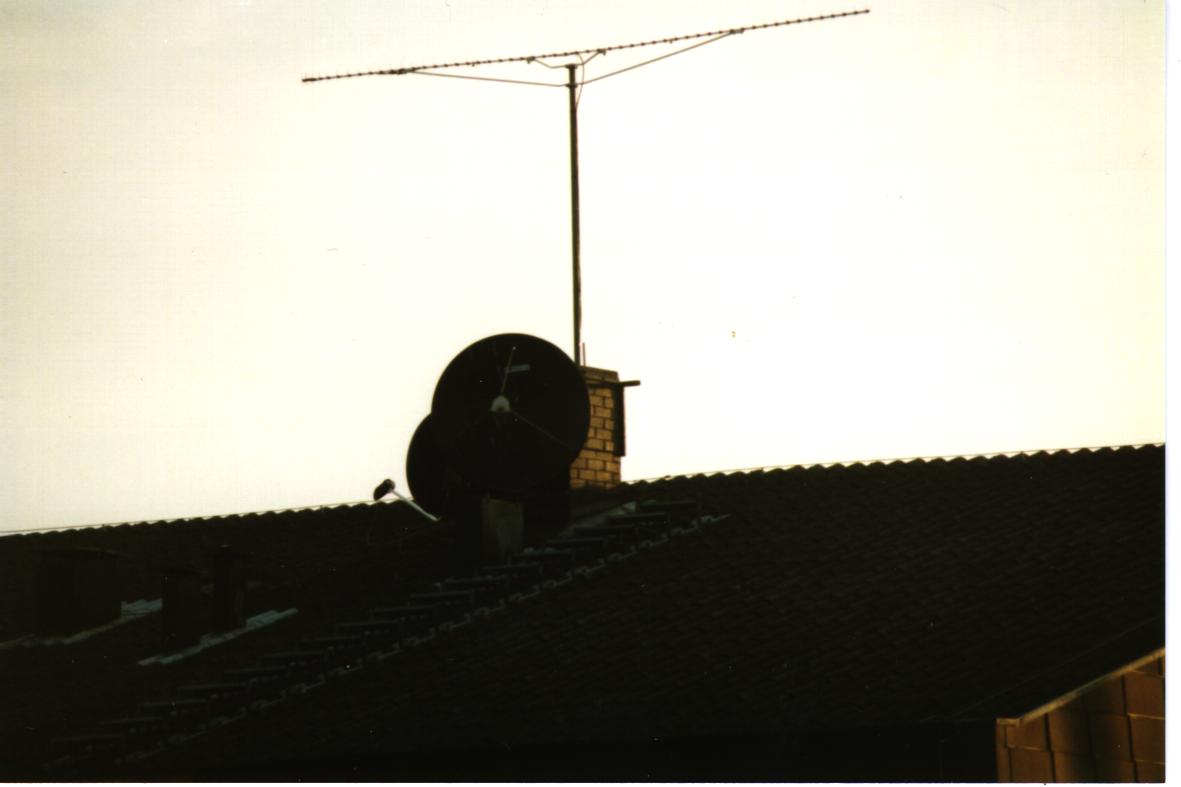

Linkantennen 1 (September 96) Yagi : RX Antenne mit Vorverstärker Link DB0ASF Spiegel : Link DB0HBN


Linkantennen 2 (September 96) von oben nach unten X500 : 70cm Zugang Yagi : TX Antenne Link DB0ASF Yagi : Link DB0AJA Gruppe : Link DB0KUN Gruppe : Testantenne Richtung Wertheim Yagi : 2 Meter für FM


Verbindungen rund um DB0SWR

           +­­­­­­­­+         +--------+          +­­­­­­­­+
           | DB0THD |­­ 4k8 ­­| DB0HBN |­­­ 9k6 ­­| DB0SON |
           +­­­­­­­­+         +--------+          +­­­­­­­­+
                                  |
           +­­­­­­­­­+            |
           | DB0GV-7 |            |      +­­­­­­­­+
           +­­­­-­­­­+            |      | DB0WZB |
                |                2k4     +­­­-­­­­+
               9k6                |         2k4
                |  +--------+     |      +--------+         +-------+
                +­­| DB0ASF |     |      | DB0AJA |­­ 2k4 ­­| DB0FP |
                   +--------+     |      +--------+         +-------+
                       |          |          |  |
                       |          |          |  |
                     14k4         |         9k6 |
                       |      +--------+     | 14k4
                       +­­­­­­| DB0SWR |­­­­­+  |
                              +--------+        |
                                  |         +--------+
                                  |  +­ 9k6­| DB0TTM |
                                 9k6 |      +--------+
                                  |  |
                              +--------+
                        +­­­­­| DB0KUN |­­­­­+
                       9k6    +--------+    9k6
                        |                    |
                    +-------+            +--------+
                    | DB0EQ |            | DB0SAA |
                    +-------+            +--------+

Links alle auf 23cm
